Z+F 5016三维激光扫描仪

将易携轻量化的设计和体现高水平的激光扫描技术相结合,达到了全新高度

【产品概述】

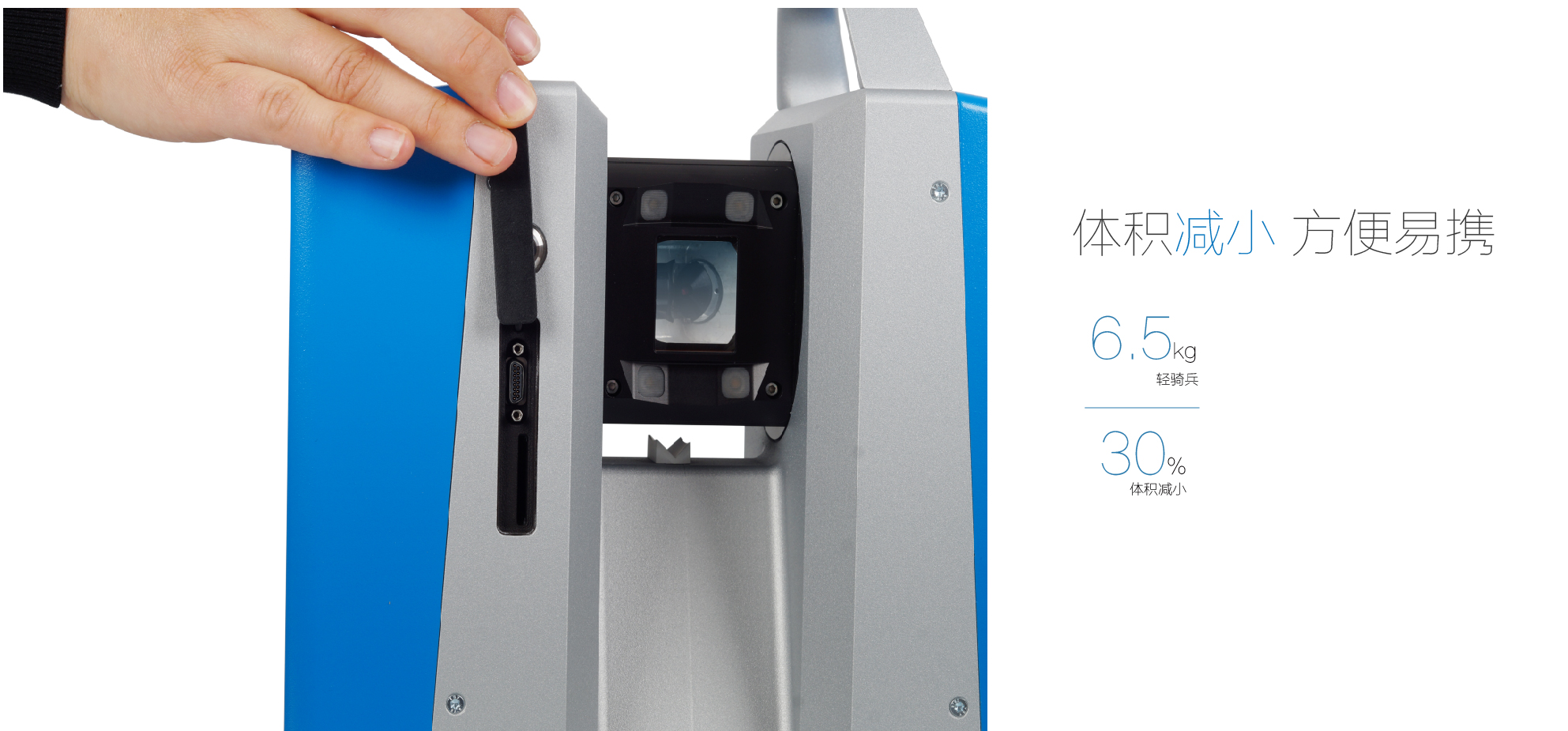

Z+F 5016三维激光扫描仪

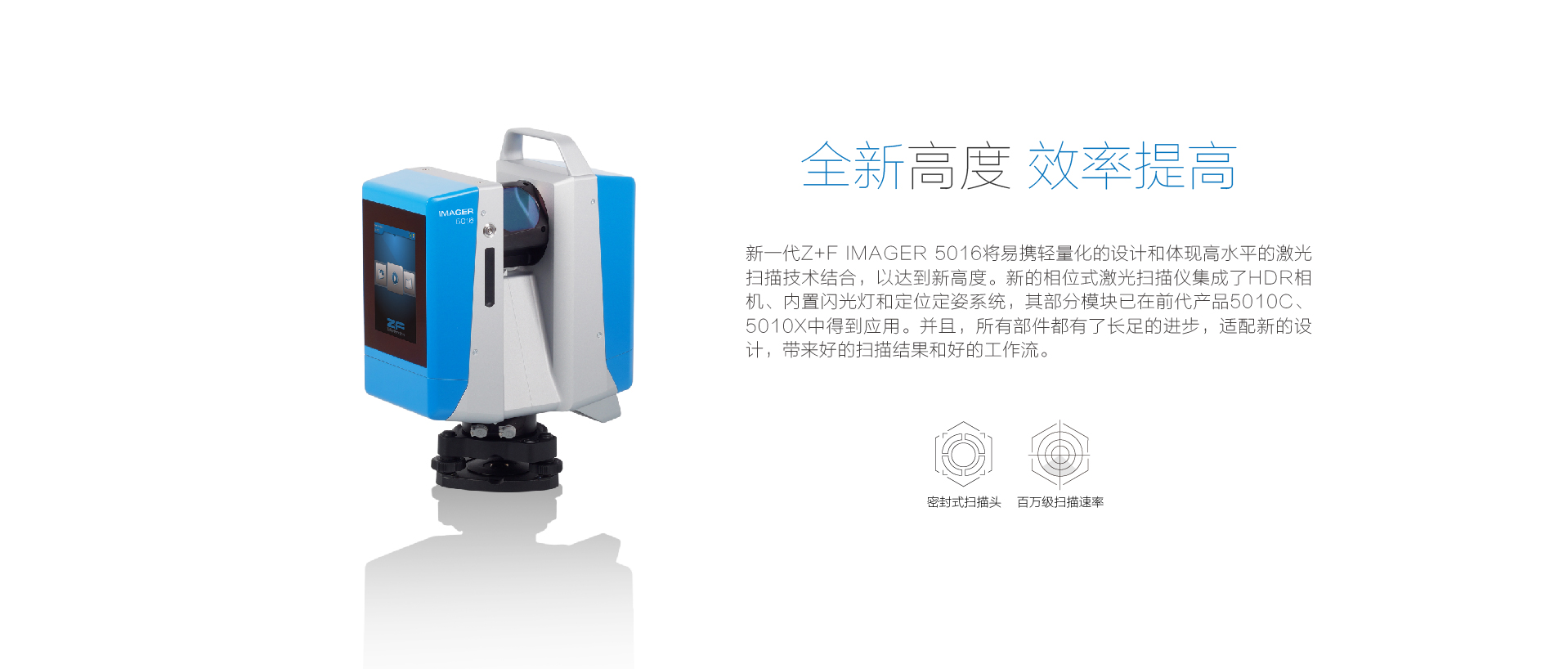

Z+F 5016三维激光扫描仪

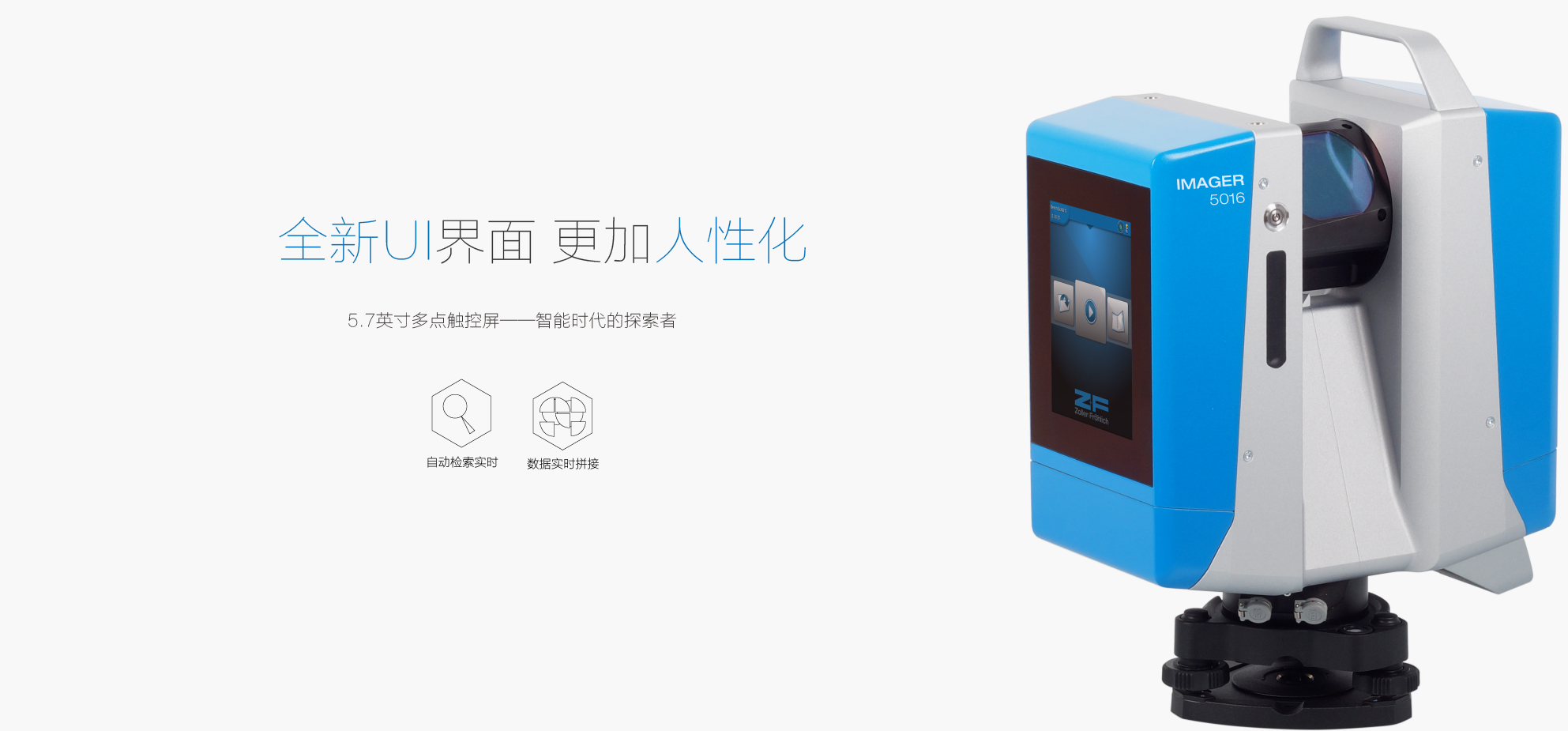

Z+F 5016三维激光扫描仪


【特性说明】

参 数



项目

内容

指标

激光系统

激光等级

1

光束直径 / 发散度

3.5 mm @ 1m / 0.3 mrad (1/e2, half angle)

测距

0.3 m ... 365 m / 1 ft ... 1,220 ft

距离分辨率

0.1 mm / 0.0038 inch

测点速率

最大 109.4万点/

线性误差

≤ 1 mm + 10ppm/m

测距噪声

14%

37%

80%

测距噪声, 10 m

0.30 mm rms

0.25 mm rms

0.20 mm rms

测距噪声, 25 m

0.39 mm rms

0.28 mm rms

0.25 mm rms

测距噪声, 50 m

0.8 mm rms

0.5 mm rms

0.3 mm rms

测距噪声, 100 m

2.6 mm rms

1.1 mm rms

0.7 mm rms

测距噪声, 200 m

9.6 mm rms

3.6 mm rms

1.7 mm rms

温度漂移

可忽略

反射单元

反射系统

全封闭旋转镜头,内置HDR相机及LED闪光灯

垂直视野

320°

水平视野

360°

垂直角分辨率

0.00026°

水平角分辨率

0.00018°

垂直精度

0.004°

水平精度

0.004°

旋转速度

最大 55 rps (3,280 rpm)

其他

动态水平补偿

分辨率: 0.001°

测量范围: +/- 0.5°

精度: < 0.004°

激光垂准

激光等级: 2

垂准精度: 0.5 mm/1m

光斑直径: < 1.5 mm at 1.5 m

水准显示

屏幕或 Z+F LaserControl® Scout显示电子水准

WiFi连接

802.11 a/n/g 标准, 双波段, 可达240 MBits/s

以太网连接

1GB 以太网(扫描仪接口)

数据存储

内置128 GB SATA, 扩展64 GB SD闪存

内置控制面板

5.7“ 多点触摸屏,彩色显示,可浏览扫描数据及照片,量测及导航

接口

Micro D-Sub connector for external T-Cam and synchronization purposes(PPS pulse, odometer, line sync)

电源

输入电压

24 V DC (scanner)100 – 240 V AC / 12 - 24 V DC (power unit)

耗电

45 W (scanning) / ~ 75 W (scanning and battery charging)

工作时长

4h

工作环境

操作温度

-10 °C … +45 °C

存储温度

-20 °C ... +50 °C

光线条件

强日光或黑暗条件均可

湿度

无冷凝

防护等级

IP 54

尺寸和重量

扫描仪

150 x 258 x 328 mm6.8 kg

电池

150 x 80 x 45 mm0.5 kg

充电器

35 x 67 x 167 mm0.54 kg

传感器

HDR相机

8000万像素

集成

气压计,加速度传感器,陀螺仪,电子罗盘,GPS

GPS接收

L1 (1575,42 MHz)56 channels

GPS平面精度

2.5 m (autonomic)2.0 m (SBAS)<1.0 m (PPP Precise Point Positioning with WAAS)

本公司产品技术参数及配置如有变更,恕不另行通知。
