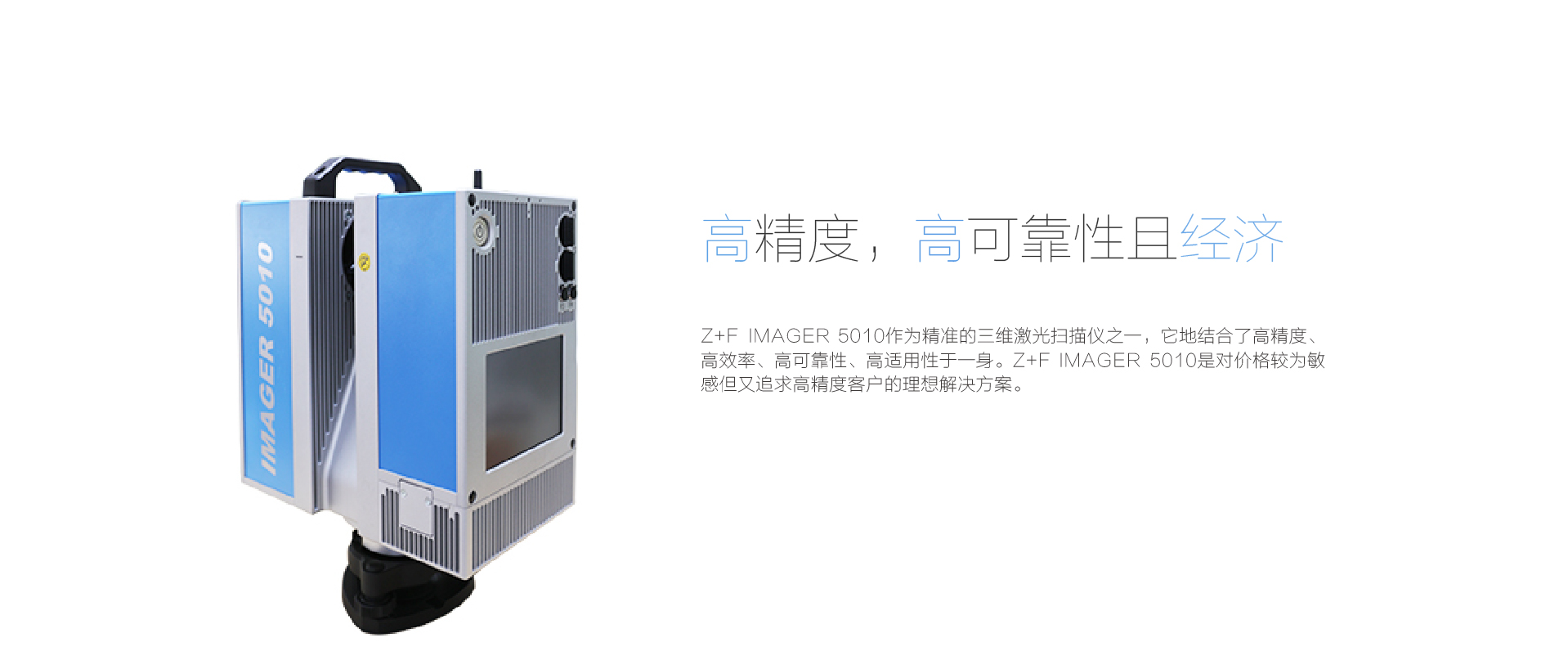

Z+F IMAGER 5010三维激光扫描仪

1016 000点/秒高速扫描

【产品概述】

Z+F IMAGER 5010三维激光扫描仪

Z+F IMAGER 5010三维激光扫描仪

Z+F IMAGER 5010三维激光扫描仪

Z+F IMAGER 5010三维激光扫描仪


【特性说明】

参 数

项目

内 容

指 标

激光单元

激光安全等级

1

光束发散度

0.3毫弧度

光束直径

3.5毫米(距0.1米时)

测程

187.3

最小测程

0.3

分辨率

0.1 mm

数据获取速率

≤ 1016 000/

线性误差

≤1毫米

测距噪声

黑色14%

灰色37%

白色30%

10m

0.5mm rms

0.4mm rms

0.3mm rms

25m

1mm rms

0.6mm rms

0.5mm rms

50m

2.7mm rms

1.2mm rms

0.8mm rms

100m

10mm rms

3.8mm rms

2mm rms

发射单元

垂直视野范围

320

水平视野范围

360

垂直分辨率

0.0004

水平分辨率

0.0002

其他

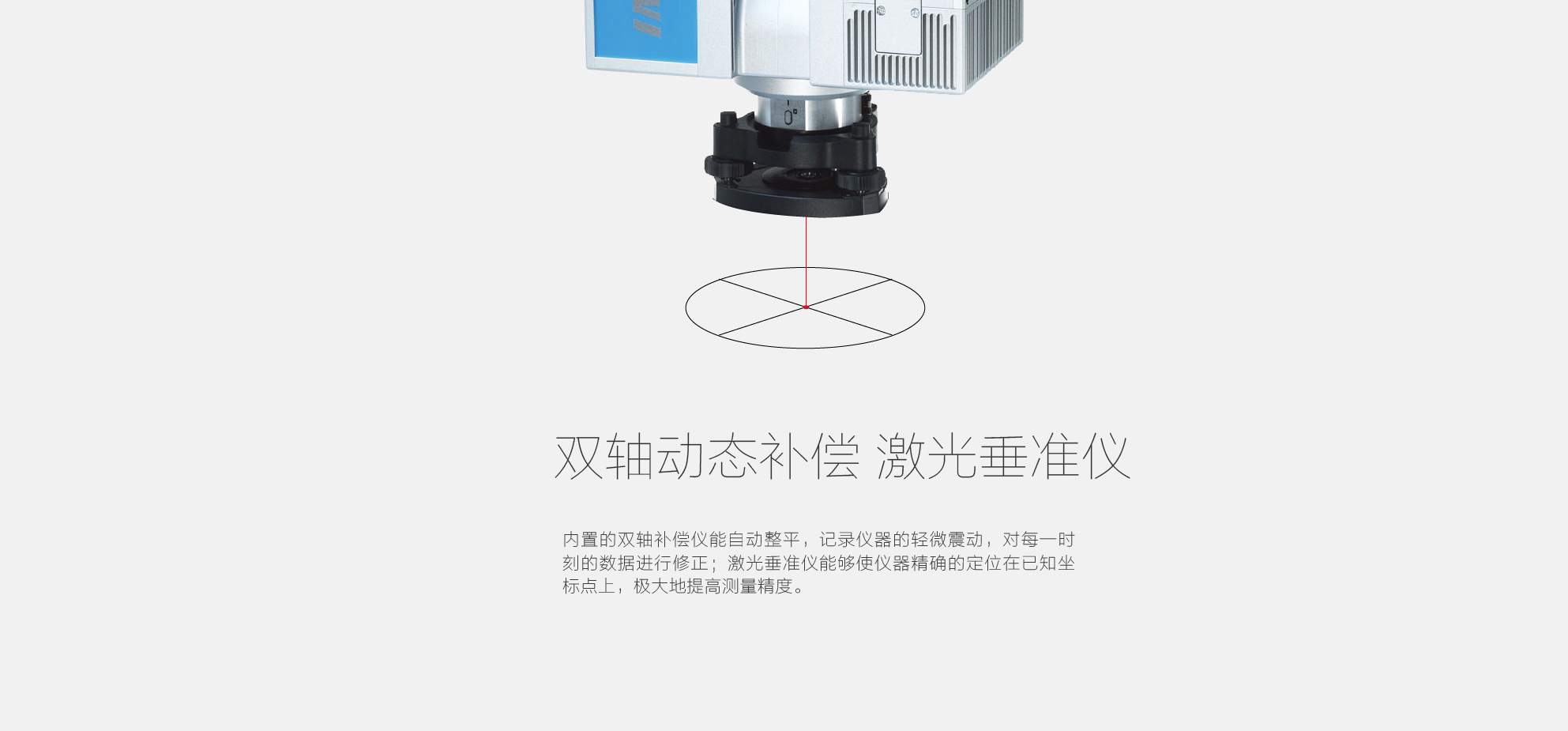

双轴补偿器

分辨率:0.001

测量范围:±0.5

精度:<0.007

数据存储

内置64G闪存,外置2*32G USB存储设备

综合操作面板

触摸屏操作,彩色显示,具备测量和导航功能

通讯接口

2×USB,LEMO 9/7芯连接器,连接工业相机、热红外相机及GPS等外部传感器

电源

输入电压

24V DC(扫描仪主机) |100–240V AC (外接电源)

功率

平均<65W

工作时长

3小时(内部电池)

环境条件

操作温度

-10℃~+45℃

存放温度

-20℃~+50℃

保护级别

IP 53

尺寸和重量

扫描主机尺寸(xx) / 重量

286 x 170 x 395 /9.8 kg

电池尺寸(xx) / 重量

170 x 88 x 61 mm /1.2 kg

AC机组尺寸(xx) / 重量

35 x 67 x 167 mm /0.54 kg

本公司产品技术参数及配置如有变更,恕不另行通知。
